鐵路防護柵欄塑料模具預制施工通線（2010）要求

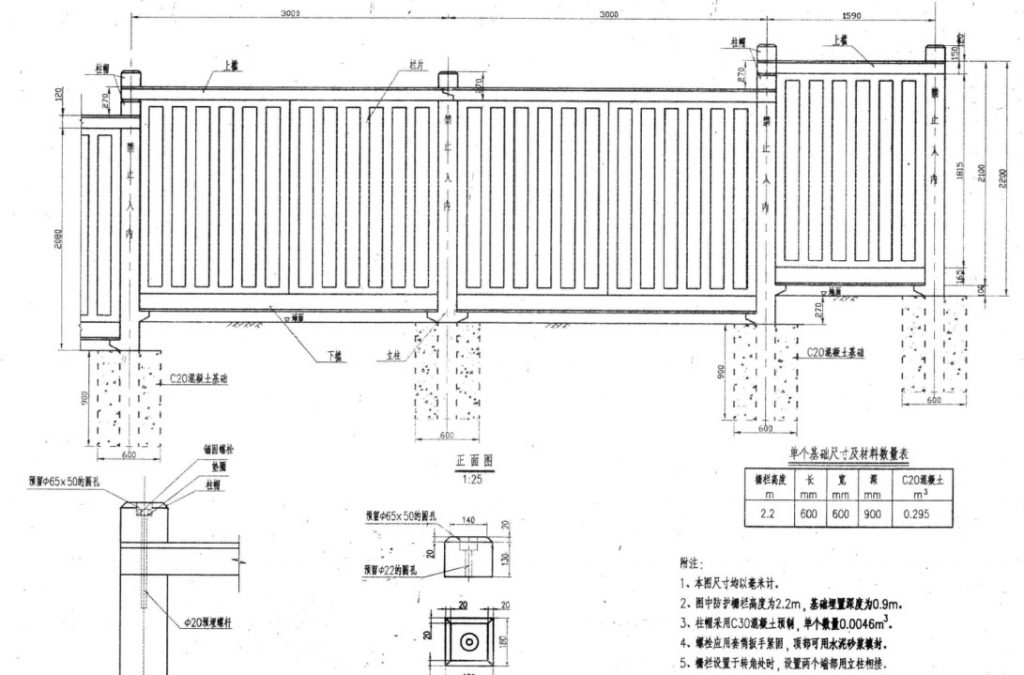

采用鐵路防護柵欄塑料模具預制鋼筋混凝土防護柵欄使用于地面沿線路方向縱坡小于20%地段，地面縱坡大于20%地段需根據地形進行個別設計，截面尺寸應與通圖保持一致并保證鐵路防護柵欄達到有效防護高度。地面縱坡小于10%地段，防護柵欄塑料模具柵欄單元長度3米，10%-20%地段防護柵欄單元長度為1.59米。

其中，鐵路防護柵欄塑料模具主要由立柱模具、上梁模具、下梁模具、欄片模具及柱帽構成，水泥預制廠直接統一批量生產，水泥防護柵欄現場拼裝，每單元（相鄰兩立柱中心距離）長度分為3米和1.59米兩種，俗稱3單元及159單元。各水泥構件采用C30混凝土預制，主筋采用HRB335，箍筋及構造筋采用HPB235。



1.防護柵欄水泥立柱塑料模具

水泥立柱模具有效預制截面尺寸為180毫米乘以180毫米。1.8米高防護柵欄立柱高度2380毫米，2.2米高防護柵欄立柱高度2980毫米，兩側設置100毫米長牛腿支撐，以便搭接下梁，在臺階過渡處兩側牛腿支撐高度差為270毫米，鐵路防護柵欄的起點、重點或與其他建筑物連接時，可以采用單側牛腿支撐。

2.鐵路防護柵欄塑料模具上下梁

防護柵欄塑料模具上下梁預制澆筑上梁高度為120毫米，分端部及中間兩種形式，分別用于防護柵欄起終點位置及中間位置，其下部有向下開口的卡槽，卡槽深度15毫米。1.8米防護柵欄下梁高度為155毫米，2.2米防護柵欄下梁高度為165毫米，上不有向上的卡槽，深度10毫米，預制鋼筋混凝土防護柵欄爛片可以通過上下梁的卡槽固定。

3.防護柵欄塑料模具欄片尺寸

每個防護柵欄塑料模具單元含兩片欄片，空隙寬120毫米，1.8米高防護柵欄欄片高度為1445毫米，2.2米高防護柵欄塑料模具預制水泥欄片高度為1835毫米。

4.防護柵欄塑料模具柱帽尺寸

柱帽截面尺寸為180毫米乘以180毫米，高度150毫米，中心預留螺栓孔，用于鐵路防護柵欄塑料模具立柱頂部及臺階過渡處前后上梁間的連接，拼裝后螺栓孔采用C30混凝土封填。
