防盜電力溝蓋板塑料模具設計布置圖

城市道路的不斷開拓，對電力溝蓋板的使用也極為常見，電力溝蓋板通常采用電力溝蓋板塑料模具澆筑而成。但總是能發現沒過多久，電力蓋板總能發生缺少的現象，這讓不少施工隊頭疼，麗臣針對此類情況對蓋板塑料模具進行重新設計，添加了防盜等功能，對澆筑成型的電力溝蓋板能較好的保存。

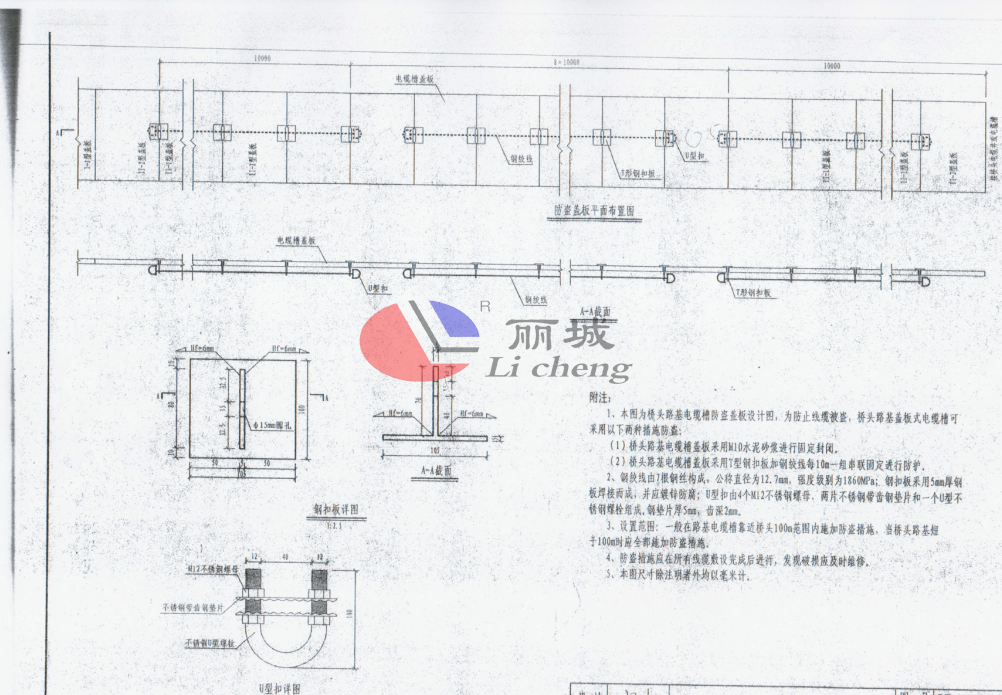

讓電力溝蓋板不在變成出行“陷阱、隱藏炸彈”，對每一塊防盜蓋板能更好的進行拼裝使用，所以邊對在蓋板模具內部設計了T型鋼和扣板，對鋼絞線每10m進行組串聯固定進行防護。下面這張某市政道路橋頭電纜槽防盜蓋板平面布置圖的詳細附注信息說明：



1.本圖為橋頭路基電纜槽防盜蓋板設計圖，為防止線纜被盜，橋頭路基蓋板試電纜槽可采用以下兩種措施防盜：

①橋頭路基電纜槽蓋板采用M10水泥砂漿進行固定封閉。

②橋頭路基電纜槽蓋板采用T型鋼扣板加絞線每10m一組串聯固定進行防護。

2.鋼絞線由7根鋼絲構成，公稱直徑為12.7mm，強度級別為186MPa，鋼扣板采用5mm厚鋼板焊接而成，并應鍍鋅防腐；U型扣由4個M12不銹鋼螺母，兩片不銹鋼帶齒鋼墊片和一個U型不銹鋼螺栓組成，鋼墊片厚5mm，齒深2mm。

3.設置范圍：一般在路基電纜槽靠近橋頭100mm范圍內施加防盜措施，當橋頭路基短于100m時應全部施加防盜措施。

4.防盜措施應在所有線纜敷設完成后進行，發現破損應及時維修。

5.本圖尺寸除注明者外均以毫米計。

這款防盜電力溝塑料蓋板的應用可想對未來生活中出行安全能進行有效的提升。電力溝蓋板塑料模具的應用也更為廣泛，防盜蓋板的使用以后不單單在溝蓋板上使用，在水井蓋上、路沿石上都可以進行嘗試，澆筑過程中采用款式各異的塑料模具，既可以加快施工時間，也可以通過預制防盜水泥制品件來有效的降低城市陷阱的增加。
