水泥槽模具澆筑使用注意事項

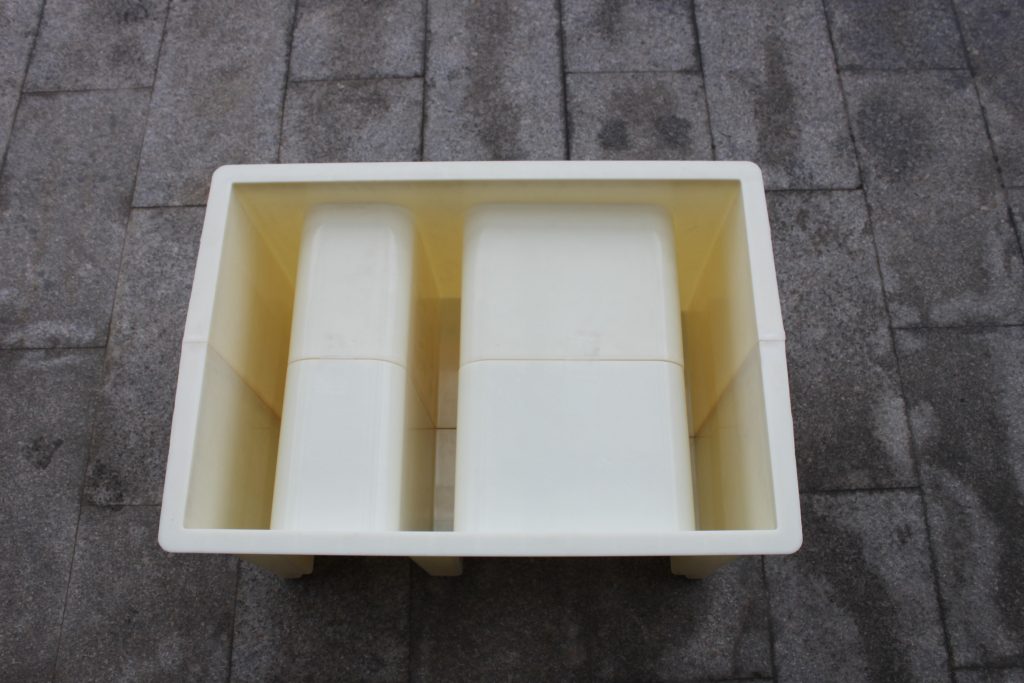

水泥槽模具在注塑過程中采用質地較硬的ABS為主要原料，ASB塑料其原料自身質地較硬，澆筑成型過程中的水泥槽能精準保持尺寸，其水泥槽的使用主要針對于通信、信號。電力等專業的需要，在擋渣墻（防護墻）外側分別設置信號，通信合槽，電力電纜槽（統稱為電纜槽），電纜槽由豎墻和蓋板組成。


豎墻兼作分割電纜槽，連接遮板和支撐電纜槽蓋板的作用，豎強在梁體吊裝或現澆完成后，在橋面上進行現場灌筑，梁體施工時應在電纜槽豎墻相應部位預埋鋼筋，使豎墻與梁體連接為一體，以保證電纜槽豎墻在橋面上的穩定性，電纜槽凈空與橋面設施布置的有關，不同位置的電纜槽髖部都不同。

為滿足電纜在橋上設置冗余長度，可根據需要在一般截面調整豎墻B位置，改變通訊信號槽與電力槽寬度。具體設置更具總體設計院要求確定。



為標準化設計，本設計電纜槽豎墻按2M一段設置單元，在設置接觸網支柱基礎時，豎墻長度可適當調整，對長度較短的豎墻可適當進行合并，為保證電纜槽內的排水，建個2m在豎墻B的根部設置100x150mm(長x高)的過水孔，豎墻施工時應注意各豎墻的高度保持一致，以保證電纜槽蓋板受力均勻。

有砟橋面接觸網立柱基礎處電纜槽設置應采用預制倒T型隔板進行構造處理，并調整豎墻B位置，以瞞住相關專業要求，其中電力電纜槽在接觸網立柱基礎范圍內進行順接過渡。

對于能更好的對電纜槽進行保護的，在對電纜槽蓋板為預制結構，分為通訊，信號電纜槽蓋板和電力電纜槽蓋板兩大類，蓋板0.5m為以為單元，設6MM斷縫，板寬494mm，梁端處根據橋跨的不同設置配板，通訊、信號電纜槽蓋板模具水泥制品均采用D型；無砟橋面電力電纜槽蓋板采用C型，有砟橋面電力槽的一般位置采用E型，電纜槽蓋板，設計荷載按作業通道豎向靜或載采用5KN/㎡計算，并豎向集中荷載1.5kn檢算。

在通過使用水泥槽塑料模具澆筑成型的電纜槽，通過搭配使用電纜槽蓋板的能更好的對水泥電纜槽進行保護，延長使用壽命。
